Schneider SW Input Contactor
SW Input contactor, En este articulo discutiremos la forma mas sencilla de eliminar el autoconsumo de los inversores Schneiders SW del utility input. Como dueños de estos inversores nos hemos percatado que estos inversores aun con buena producción solar mayor al consumo por nuestros equipos si están conectados a la Red nos consumen, causando que nuestro dinero $$$ se pierda sin necesidad.Muchos hemos visto este comportamiento y hemos adoptado la tarea de bajar el breaker de input al inversor manualmente por la mañana y activarlo en la noche pero es realmente un dolor de cabeza y luego de varios días nos molestaaa. Para eliminar esa incomodidad del input indagamos un poco mas en como buscar una solucion a este issue y detectamos que podiamos automatizar el problema de manera eficiente atraves del controlador Schneider Conext 150/60.
Explicando un poco como funciona el invento comenzamos con que para lograrlo debes tener un controlador
Schneider modelo Conext MPPT 60-150, las pruebas fueron realizadas con este modelo de controlador y
probablemente otros controladores lo permitan pero por el momento solo tenemos conocimiento de este controlador.
Ahora veamos en detalles como opera el sistema SW Input contactor :
Haz Click para Ordenarlo

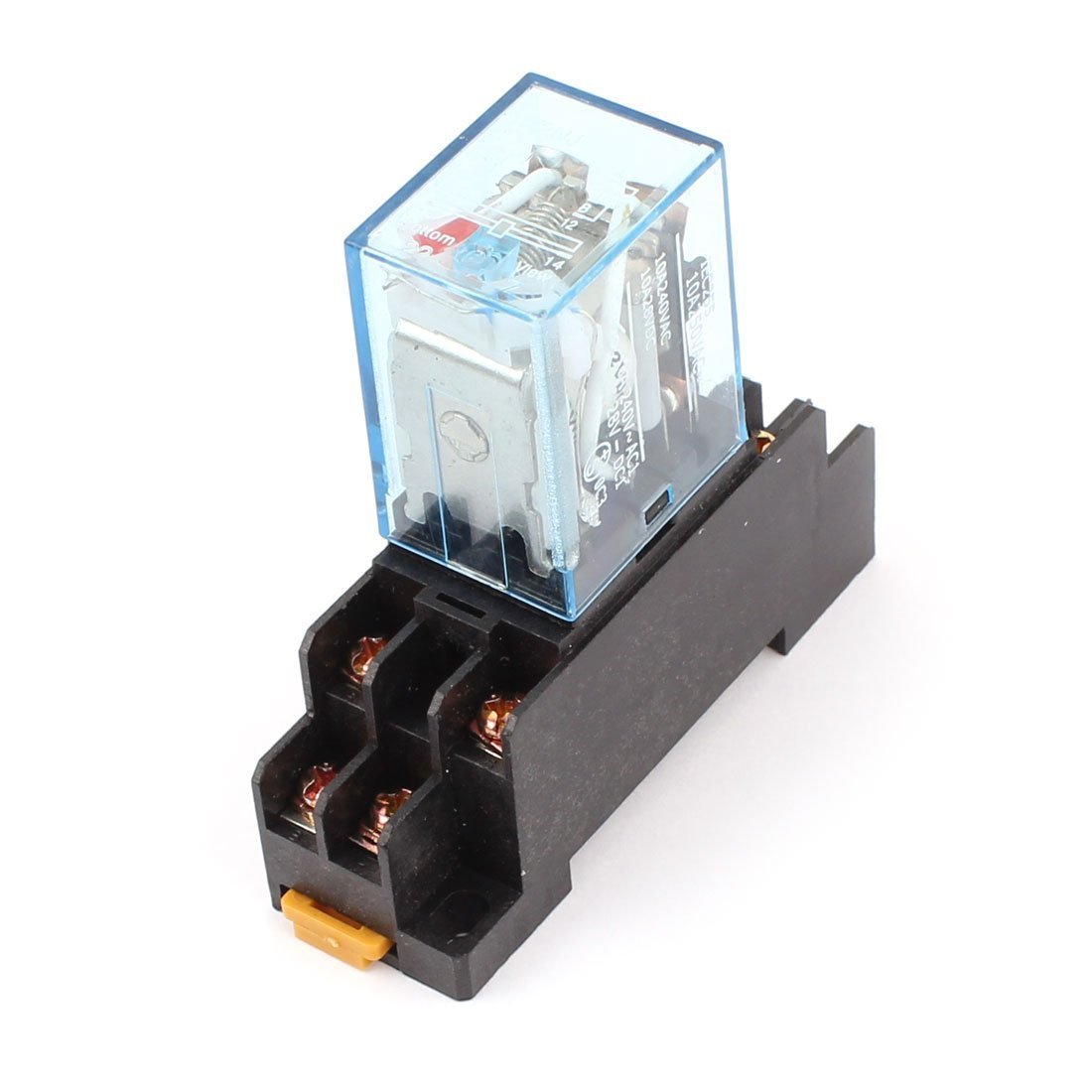

El sistema opera tomando la señal desde el Auxiliar del controlador, este auxiliar es programado a su vez para que el auxiliar sea activado cuando el voltaje de las baterías llegue a cierto valor (programado por nosotros) y de igual manera programaremos el voltaje al cual ya no queremos que el auxiliar continué activado. Una vez activado el auxiliar el mismo enviara una señal del voltaje hacia el Relay en este caso (12Vdc), este voltaje activara el relay que tendra conectado atravez de uno de sus contactos (NO) el cual se convertira en (NC). En este contacto del Relay es donde vamos a interrumpir el (120V de la bobina del Contactor) cuando el Auxiliar esta apagado (Estamos con buen SOL) el relay se encuentra abierto (NO) lo cual no permite que la bobina del contactor (120V) pasen para activarlo.
El contactor
El contactor es un aparato electromagnetico que atraves de su bobina en este caso @120VAC activa el contactor y cierra el circuito electrico hacia la carga. En este caso la bobina del contactor sera activada gracias a que el Relay estara cerrando el circuito de 120Vac que provoca que la bobina active, una vez activada los puntos L1,L2 permitiran el paso de corriente hacia el input del inversor.
Terminal Blocks :
Estos terminal block son lo que recomiendo para el uso de este invento ya que son compatibles con la montura del contactor, relay, breaker y otros componentes que quieras añadir. Debido a que son montura DIN Rail son de fácil instalación/remoción y de buena capacidad en este caso tienen capacidad para 600V/30 Amps, esto nos permitirá tener elegancia en la instalación en adición a seguridad eléctrica
Breaker : En este caso utilizaremos un breaker para permitir en caso de que queramos activar el contactor directamente sin necesidad del controlador y ya sea para realizar pruebas al inverter etc. Este breaker le dara los 120Vac a la bobina del contactor directamente y el mismo estara activo mientras el breaker este en ON. La posicion normal de este breaker sera en OFF.

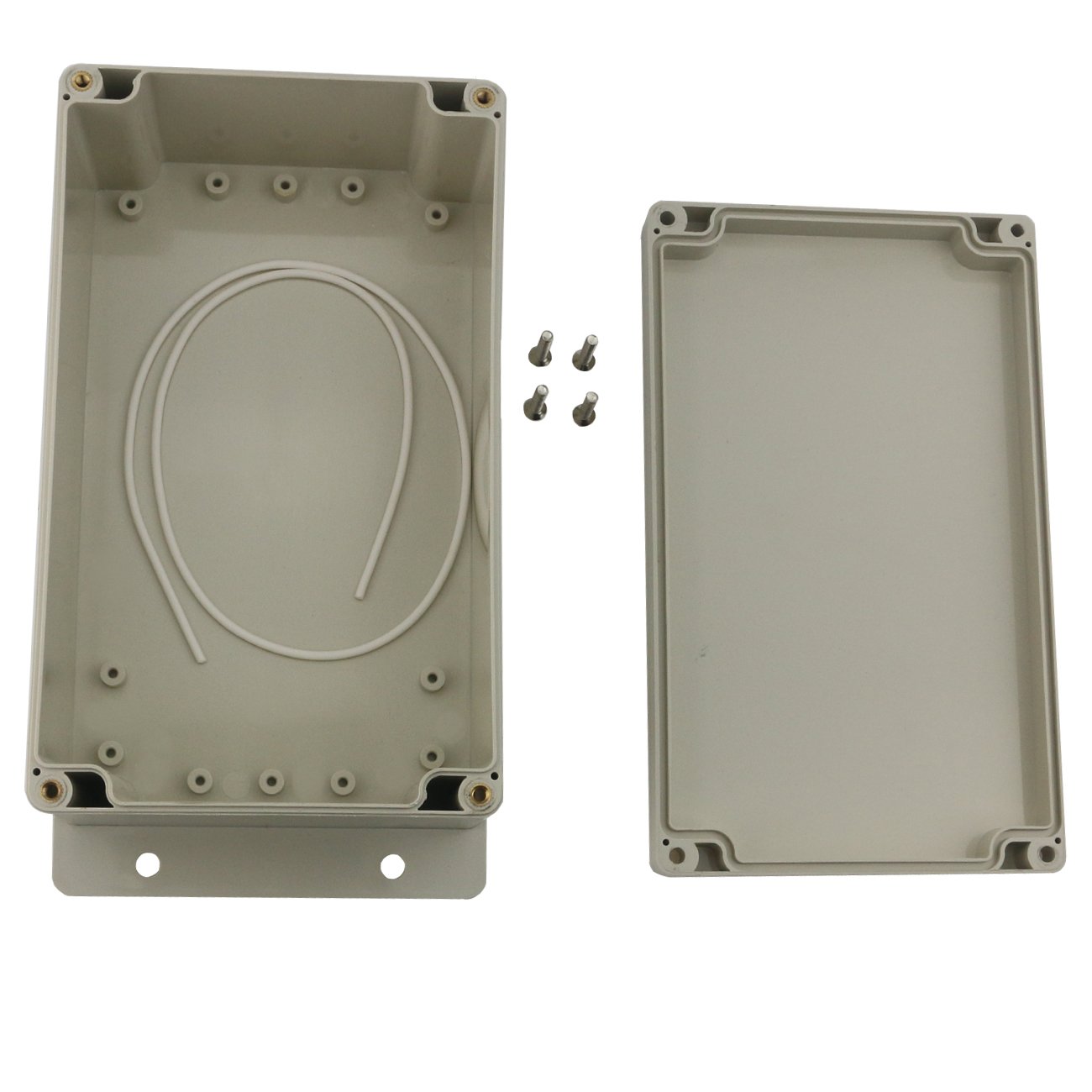

The Box : Por ultimo tenemos donde hubicar los componentes para que no se vean a la interperie, esta caja no es obligada ya que todos los componente son DIN Rail y pueden ponerse en cualquier lugar tambien esta caja es solo para demostracion y lo recomendable es que sea de un minimo de profundidad de 4 pulgadas.
Debemos aclarar que este post es solo con intenciones educativas y de ninguna manera esta endosado, aprobado y/o autorizado por ninguna de las marcas y suplidores. Todo lo que expliquemos en este post es para entretenimiento y bajo su propio riesgo.
Alguna de las instalaciones reales del SW Input contactor
Saludos , Deben de hacer el monolinear ahora … Gracias
Estamos en esas, gracias por tu visita
Hola y buen dia. Compre los productos que muestras en este escrito para hacer la caja para mi sistema. La situación que tengo es con el wiring. El diagrama que muestras en la pagina no esta muy vlaro en termino de donde exactamente conectar los cables tanto el contactor como el relay tiene varios tornillos. Si fuera posible obtener un diagrama mas detallado o fotos se lo agradecería un millon. Gracias
Saludos el diagrama que se muestra lo hicimos genérico para explicar el concepto, cada marca y producto puede ser diferente y por eso no tiene detalles de como conectarlo. El funcionamiento de los componentes es el siguiente, Tienes un contactor que abre o cierra atravez de una bobina que tiene que ser energizada, para poder energizar dicha bobina necesitamos llevarle el voltaje, para poder hacerlo en este ejemplo utilizamos el relay con un contacto normalmente abierto, este relay tambien necesita operar con voltaje para operar el contacto Normalmente abierto que al activarse el relay cambia de estado a normalmente cerrado.
Ese voltaje del relay viene desde el auxiliar del charge controller (12V) cuando el auxiliar activa energiza el relay que esta con el contacto abierto y lo cambia a Cerrado, al cerrar este contacto del relay el voltaje que va hacia la bobina del contactor que esta interrumpido por el contacto normalmente abierto del relay cierra y energiza la bobina del contactor y el mismo cierra conectando la AEE.
